دليل تأسيس التمديدات الكهربائية للمنازل الذكية والتيار الخفيف

يشهد قطاع الإنشاءات والتطوير العقاري تحولاً متسارعاً نحو الاعتماد على التقنيات الذكية، حيث لم يعد دمج الأنظمة الرقمية في المباني والفلل السكنية مجرد رفاهية، بل أصبح ركيزة أساسية لرفع كفاءة الطاقة وتوفير مستويات متقدمة من الأمان والراحة. ومع هذا التحول، برزت الحاجة الملحة لإعادة النظر في الطرق التقليدية لتأسيس الشبكات الكهربائية، إذ تتطلب البنية التحتية للمباني الحديثة رؤية هندسية استباقية تأخذ في الحسبان تكامل أنظمة التيار الخفيف مع شبكات التحكم والأتمتة لضمان تشغيلها بكفاءة واستقرار على المدى الطويل.

إن نجاح الانتقال من البيئة الكلاسيكية إلى منظومة المنزل الذكي يعتمد بشكل كلي على جودة التخطيط المسبق وتصميم المسارات الكهربائية قبل البدء في أعمال اللياسة والتشطيب. ويتطلب هذا النوع من التأسيس مراعاة معايير دقيقة، مثل الفصل الصارم بين كابلات الطاقة والبيانات لتفادي التداخل كهرومغناطيسي، وضمان وصول خطوط المحايد إلى نقاط التحكم، واعتماد لوحات توزيع مخصصة ومستدامة تتيح مرونة عالية للتوسعات والترقيات التقنية المستقبلية مواكبةً للتطور المستمر في هذا المجال.

المبادئ الأساسية لتأسيس كهرباء المنازل الذكية

يعتمد نجاح تحويل أي منشأة أو فيلا سكنية إلى منظومة ذكية على جودة التخطيط المسبق للبنية التحتية الكهربائية، وللاطلاع على أسس هذا التحول يمكنك مراجعة ما تحتاجه لمعرفته عن البيوت الذكية؛ حيث تختلف متطلبات تمديدات السمارات هوم جوهرياً عن الأنظمة التقليدية. المبدأ الأول والأهم في هذه المرحلة هو ضمان وصول خط المحايد (Neutral Wire) إلى جميع نقاط مفاتيح الإضاءة والتحكم، وهو أمر غالباً ما يتم تجاهله في التأسيس الكلاسيكي. تفرضه الحاجة المستمرة لتغذية المفاتيح الذكية بالطاقة الكهربائية لتبقى متصلة بالشبكة ومستجيبة للأوامر على مدار الساعة.

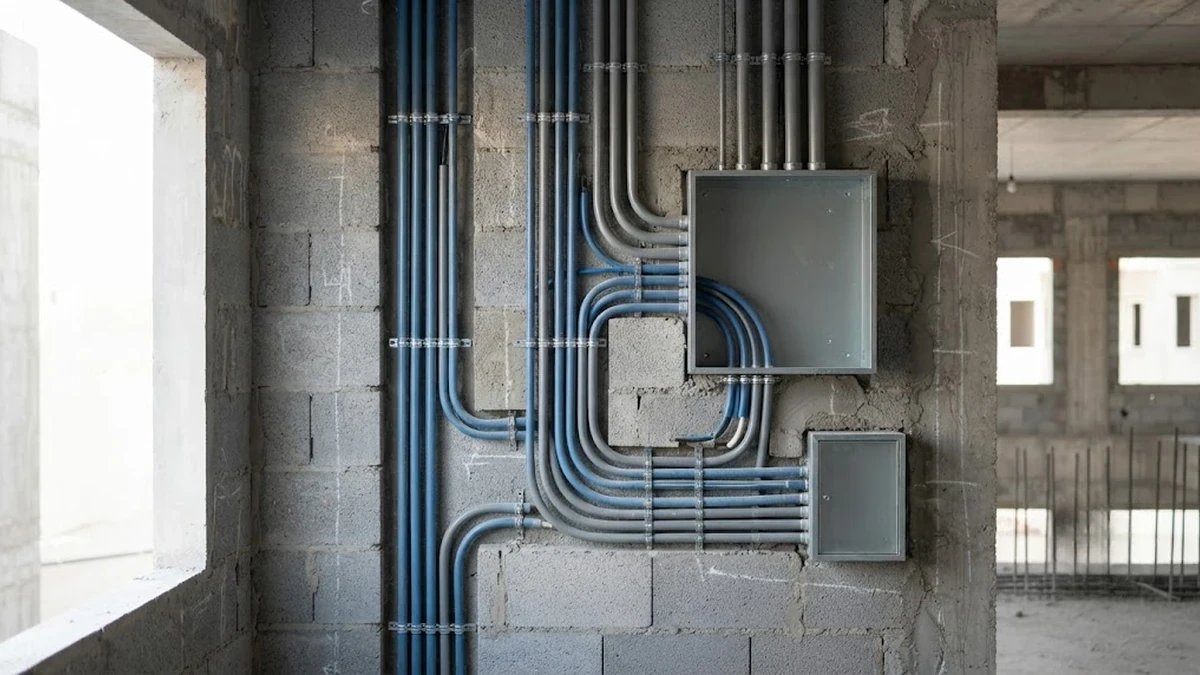

يتطلب التأسيس السليم فصلاً كاملاً ومدروساً في المسارات والمواسير بين كابلات التيار الكهربائي العالي (تغذية الإنارة والأفياش) وكابلات التيار الخفيف (شبكات البيانات، وأنظمة التحكم، وكاميرات المراقبة). هذا الفصل يضمن منع حدوث أي تداخل كهرومغناطيسي قد يؤثر سلباً على استقرار الإشارات البرمجية وانتقال البيانات بين الحساسات ولوحات التحكم المركزية، مما يحافظ على كفاءة وأمان النظام.

من المبادئ الأساسية أيضاً، اعتماد مبدأ المركزية أو الشبه مركزية في توزيع اللوحات الكهربائية، وتوفير مساحات كافية داخل لوحات التوزيع (DB) لاستيعاب وحدات الأتمتة والمرحلات (Relays) والمقومات. يجب تصميم مسارات التمديد والمواسير بأقطار واسعة تسمح بمرور الكابلات بسلاسة، مع توفير صناديق سحب (Pull Boxes) في نقاط الاستدارة لتسهيل عمليات السحب والصيانة المستقبلية دون الحاجة لتكسير الجدران.

أخيراً، يجب مراعاة المرونة والاستدامة عند وضع المخططات التنفيذية، من خلال تأسيس نقاط احتياطية وتمديدات إضافية عمياء (Spare Conduits) في الأسقف المستعارة وعند المداخل الرئيسية والشبابيك (لتشغيل الستائر الذكية مستقبلاً). هذا التخطيط الاستباقي يمنح مالك المبنى أو المطور العقاري القدرة على ترقية الأنظمة وتوسيع نطاق الأتمتة في المستقبل لمواكبة التطورات التقنية بأقل تكلفة وجهد ممكنين.

الفرق بين التمديدات التقليدية وتمديدات الأنظمة الذكية (Smart Home Wiring)

تختلف فلسفة التأسيس الكهربائي بين المباني التقليدية والمباني الذكية بشكل جوهري من حيث التصميم ومسارات الكابلات؛ فبينما تعتمد الشبكة التقليدية على توصيل التيار الكهربائي مباشرة من المفتاح الجداري إلى نقطة الإضاءة أو الجهاز بشكل خطي بسيط، ترتكز الأنظمة الذكية على فصل مسار القوى والتشغيل عن مسار التحكم والإشارة، مما يمنح المطورين وأصحاب المشاريع مرونة كاملة في إدارة المنشأة وتغيير وظائف المفاتيح دون الحاجة لإعادة التكسير أو التمديد.

يتطلب الانتقال إلى بيئة المباني والفلل الذكية فهماً هندسياً دقيقاً لطبيعة التمديدات والبنية التحتية المطلوبة للتيار الخفيف والأنظمة الذكية، حيث تتحول لوحة التوزيع الرئيسية والفرعية من مجرد أداة لحماية الدوائر الكهربائية إلى مركز إدارة وتحكم متكامل يربط كافة مكونات المنشأة بكفاءة عالية.

وجه المقارنة	التمديدات التقليدية	تمديدات الأنظمة الذكية (Smart Home)
مسار خط المحايد (Neutral)	يتجه خط المحايد مباشرة إلى نقاط الإضاءة أو الأحمال، ولا يمر عادة بعلب المفاتيح الجدارية.	يلزم سحب خط المحايد وتأسيسه داخل جميع علب المفاتيح الجدارية لتغذية وحدات التحكم والمفاتيح الذكية مستمراً بالعمل.

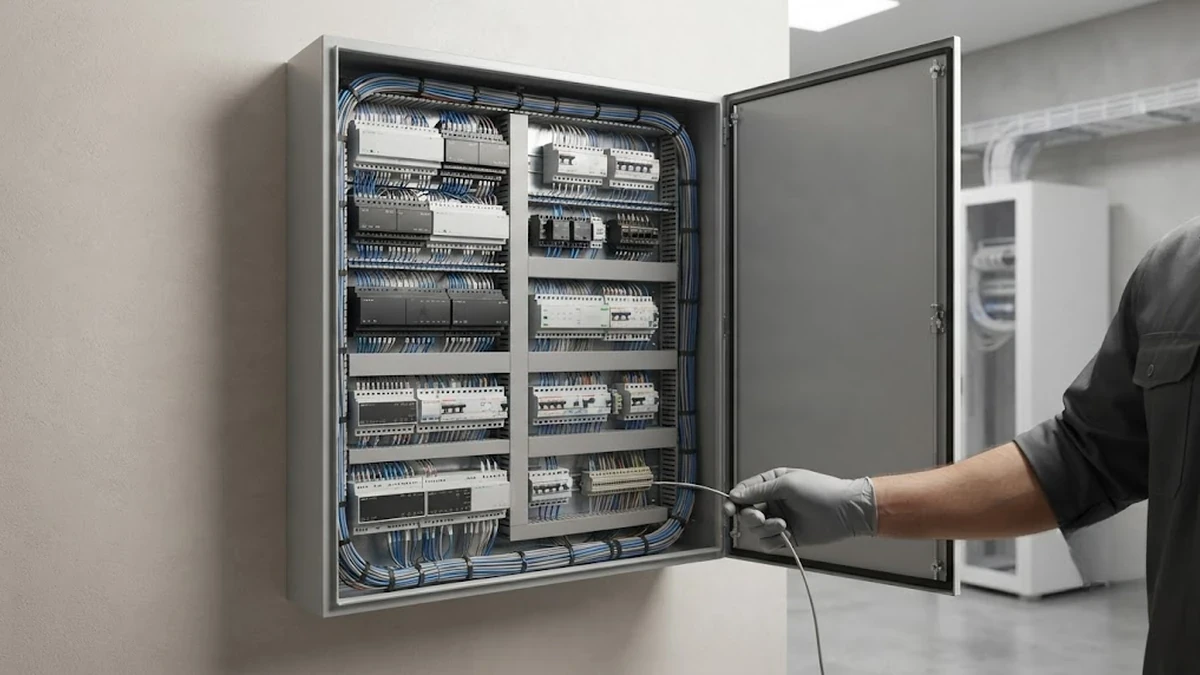

لوحات التوزيع الكهربائية	لوحات توزيع قياسية وصغيرة الحجم، تُستخدم فقط لاحتواء قواطع الحماية وفصل التيار.	لوحات توزيع مخصصة وأكبر حجماً (Smart Panels) لاستيعاب قواطع الحماية بجانب وحدات التحكم والبرمجة والمشغلات المركزية.
كابلات ونظام التحكم	تعتمد على كابلات التغذية العادية ذات القطبين أو الثلاثة لنقل الطاقة والتحكم معاً في نفس المسار.	تعتمد على مسارات منفصلة، تشمل كابلات طاقة لتغذية الأحمال وكابلات بيانات مخصصة لنقل إشارات التحكم بين الحساسات واللوحة المركزية.
المرونة في التعديل المستقبلي	مرونة محدودة للغاية، وتغيير وظيفة أي مفتاح أو ربطه بإنارة أخرى يتطلب تكسيراً في الجدران وتمديد أسلاك جديدة.	مرونة عالية جداً، حيث يمكن إعادة برمجة وتعديل وظائف المفاتيح، السيناريوهات، والمشاهد عبر النظام دون أي تعديل في التمديدات السلكية.
ترابط الأنظمة مع التيار الخفيف	تعمل الأنظمة الكهربائية بشكل منفصل تماماً عن أنظمة الأمن، والمراقبة، وشبكات البيانات في المنشأة.	تتكامل التمديدات مع أنظمة التيار الخفيف لتسمح بربط الإضاءة والتكييف مع الكاميرات، الإنتركم، وحساسات الحركة والأمان.

يعد الفهم المسبق لهذه الفروق الهندسية أثناء مرحلة التصميم وإعداد المخططات التنفيذية ركيزة أساسية لتجنب أخطاء التنفيذ الشائعة في مشاريع التيار الخفيف، مما يضمن كفاءة التشغيل، وسهولة الصيانة الوقائية، واستدامة المنظومة الذكية للمبنى على المدى الطويل.

متطلبات كابلات التيار الخفيف والشبكات وأنظمة الأمن

تتطلب المباني الحديثة والمنشآت المتطورة بنية تحتية قوية تدعم نقل البيانات والإشارات ب كفاءة عالية، وهو ما تحققه أنظمة التيار الخفيف. إن التأسيس الصحيح لهذه الأنظمة يضمن استقرار تشغيل المنزل الذكي، والشبكات، والاتصالات الداكنة والخارجية دون تداخل للموجات أو ضعف في الأداء.

يعتمد نجاح تشغيل أنظمة الأمن والمراقبة والشبكات اللاسلكية بشكل أساسي على اختيار نوعية الكابلات المناسبة لكل نظام، مع عزل مساراتها تمامًا عن مسارات كابلات التيار العالي (الكهرباء) لتفادي أي تشويش كهرومغناطيسي قد يؤثر على جودة الصورة أو سرعة نقل البيانات.

فيما يلي جدول يوضح المتطلبات النوعية العامة لكابلات الأنظمة التقنية الأساسية في المباني:

النظام التقني	نوع الكابل الموصى به	الوظيفة الأساسية للكابل
كاميرات المراقبة الرقمية (IP Cameras)	كابلات شبكة Cat6 أو Cat6a	نقل إشارات الفيديو عالية الدقة وتوصيل الطاقة للكاميرا عبر الشبكة
الشبكات اللاسلكية والإنترنت (Wi-Fi & AP)	كابلات شبكة Cat6a أو Cat7	ربط نقاط الوصول اللاسلكية بالسيرفر المركزي وضمان سرعات نقل عالية
أنظمة الإنتركم المرئي الرقمي (IP Intercom)	كابلات شبكة مجهزة للتيار الخفيف	نقل الصوت والصورة والتحكم في فتح الأبواب والبوابات عن بعد
أنظمة الصوت والتحكم المركزي	كابلات نحاسية مجدولة ومعزولة	توصيل الإشارات الصوتية من المكبرات إلى السماعات السقفية والجدارية
حساسات الإنذار ضد السرقة والاقتحام	كابلات إنذار متعددة الأقطاب ومعزولة	ربط الحساسات بلوحة التحكم الرئيسية لإرسال تنبيهات الفتح والحركة

تخطيط مسارات الكابلات ولوحات التحكم المركزية

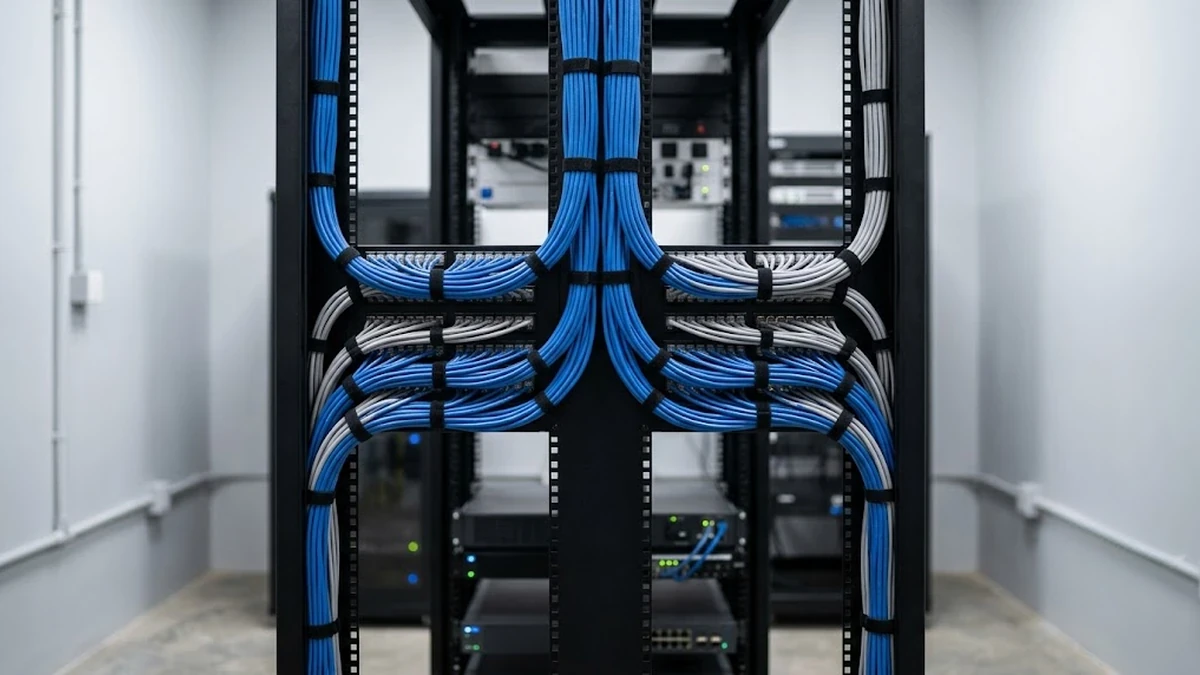

يبدأ تأسيس التيار الخفيف بوضع تصور دقيق لمسارات الأنابيب (المواسير) التي تمر من خلالها الكابلات، حيث يجب أن تتجمع كافة هذه المسارات في نقطة مركزية واحدة داخل المبنى تُعرف بغرفة السيرفر أو راك الشبكة الرئيسي. يتيح هذا التجميع المركزي سهولة إدارة الأنظمة وتتبع الأعطال وصيانتها مستقبليًا دون الحاجة لتكسير الجدران.

يُراعى عند تخطيط المسارات تجنب الانحناءات الحادة في الأنابيب لضمان سلاسة سحب الكابلات دون تعرضها للقطع الداخلي، مع اختيار أقطار أنابيب تسمح باستيعاب الكابلات الحالية وأي توسعات مستقبلية قد يحتاجها مالك المنشأة لتطوير باقات المنزل الذكي أو زيادة عدد كاميرات المراقبة.

أهمية الالتزام بالمخططات الهندسية قبل أعمال اللياسة والتشطيب

يعد الالتزام بالمخططات التنفيذية (Shop Drawings) قبل البدء في أعمال اللياسة والتشطيبات خطوة حاسمة لضمان سلامة البنية التحتية التقنية؛ إذ إن أي خطأ في تحديد مواقع النقاط أو نسيان تمديد أنبوب معين قد يكلف مبالغ طائلة لتعديله بعد اكتمال صب الخرسانة أو إنهاء أعمال الطلاء والجبس.

تضمن المخططات الهندسية المعتمدة تنسيقًا كاملًا بين مهندسي التيار الخفيف ومقاولي الكهرباء والتشطيب، مما يمنع حدوث تضارب في مواقع اللوحات أو الحساسات، ويوفر ممرات آمنة ومنظمة لكافة الكابلات والشبكات لتعمل بأعلى كفاءة تشغيلية ممكنة على المدى الطويل.

خدمات إيادي الأعمال في الدراسة والتصميم والإشراف على التنفيذ

تُعد مرحلة الدراسة والتصميم الركيزة الأساسية لضمان نجاح تمديدات الأنظمة الذكية والتيار الخفيف؛ فالتخطيط العشوائي غالباً ما يؤدي إلى تكاليف إضافية وتعديلات معقدة بعد انتهاء أعمال التشطيب، مثل مواجهة غياب الأسلاك الباردة التي يمكن حلها بالاستعانة بـ دليل المفاتيح الذكية بدون خط محايد. من هذا المنطلق، توفر “إيادي الأعمال” منظومة متكاملة من الخدمات الهندسية التي تشمل تحقيق تكامل الأنظمة الكهربائية الذكية للمنازل والمباني، حيث تبدأ دورة العمل من فهم طبيعة المنشأة وتنتهي بالإشراف الدقيق على التنفيذ لضمان مطابقة المواصفات الفنية الفردية لكل مشروع.

نعمل في المدينة المنورة ومختلف مناطق المملكة على تحويل متطلبات أصحاب الفلل والمطورين العقاريين إلى مخططات هندسية تنفيذية واضحة تضمن أفضل طرق تأسيس سمارت هوم. يتيح لنا هذا المنهج العملي والمنظم تحديد المسارات المناسبة للكابلات، وتوزيع نقاط الوصول، واختيار المواقع الاستراتيجية للوحات التحكم المركزية وغرف السيرفرات قبل البدء في أعمال الحفر والتركيب الفعلي.

دراسة الموقع وتحليل الاحتياج الفني

تبدأ خدماتنا بزيارة ميدانية شاملة للموقع أو دراسة دقيقة للمخططات المعمارية للمبنى. يقوم فريقنا الهندسي بتحليل المساحات، وتحديد متطلبات التغطية اللاسلكية، وفحص قطاعات الحركة لتوزيع الأنظمة وتطبيق معايير تأسيس البنية التحتية وتمديد شبكات التيار الخفيف بشكل يضمن كفاءة التشغيل القصوى دون وجود زوايا ميتة أو ضعف في شبكة الاتصالات.

خلال هذه المرحلة، نناقش مع العميل أو مدير المشروع السيناريوهات المطلوبة للتحكم في الإضاءة، والتكييف، والستائر، وأنظمة الصوت. يساعدنا هذا الفهم المشترك على تحديد حجم البنية التحتية المطلوبة ونوعية البروتوكولات الأنسب للمنشأة، مما يمنع الهدر المالي ويضمن مرونة النظام للتوسع المستقبلي.

إعداد المخططات التنفيذية وجداول الكميات

بناءً على نتائج الدراسة الأولية، يتولى قسم التصميم إعداد المخططات الهندسية التنفيذية (Shop Drawings) التي توضح مسارات الأنابيب، ومواقع علب السحب، وتفاصيل الربط بين لوحات التيار الخفيف واللوحات الكهربائية الرئيسية. تشمل هذه المخططات رسومات دقيقة لغرف السيرفرات والراكات لتسهيل عمل مقاولي العظم والتشطيب.

كما نقوم بصياغة جداول كميات (BOQ) واضحة ومحددة البنود، توضح بدقة المواصفات الفنية المطلوبة لكل كابل، وحساس، ولوحة تحكم. تمكن هذه الجداول المطورين العقاريين وأصحاب المشاريع من تقييم التكاليف بواقعية، وتضمن توريد خامات مطابقة لأعلى معايير الجودة والسلامة دون تداخل أو غموض في المواصفات.

الإشراف الهندسي ومتابعة جودة التنفيذ

لا تقتصر مهمتنا على تقديم المخططات الورقية، بل نمتد إلى أرض الواقع عبر جولات إشرافية دورية لمتابعة أعمال المقاولين والكهربائيين في الموقع. يتأكد مهندسونا من التزام العمال بمسارات الأنابيب المصممة، وزوايا الانحناء الصحيحة لكابلات الألياف البصرية والنحاسية، لضمان عدم تعرضها للتلف أثناء السحب أو اللياسة.

يسهم هذا الإشراف المباشر في اكتشاف أخطاء التمديد ومعالجتها مبكراً قبل إغلاق الحوائط والأسقف المستعارة. يضمن هذا التدقيق الهندسي الصارم دقة تطبيق المخططات التنفيذية لأنظمة التيار الخفيف وبنية تحتية سليمة وجاهزة تماماً لمرحلة تركيب الأجهزة الذكية، والبرمجة، والتشغيل الفعلي بسلاسة واستقرار تام.

الأسئلة الشائعة

ما هو خط المحايد (Neutral Wire) ولماذا يعد أساسياً لتأسيس المنزل الذكي؟

خط المحايد هو سلك كهربائي يلزم سحبه وتأسيسه داخل جميع علب المفاتيح الجدارية في الأنظمة الذكية، وتكمن أهميته في توفير التغذية الكهربائية المستمرة للمفاتيح الذكية لتبقى متصلة بالشبكة ومستجيبة للأوامر على مدار الساعة، وهو ما يتم تجاهله عادة في التأسيس الكلاسيكي.

كيف يمكن تفادي التداخل الكهرومغناطيسي بين كابلات الكهرباء وكابلات الأنظمة الذكية؟

يتم ذلك عبر الفصل الكامل والمدروس في المسارات والمواسير بين كابلات التيار الكهربائي العالي (تغذية الإنارة والأفياش) وكابلات التيار الخفيف (شبكات البيانات، أنظمة التحكم، وكاميرات المراقبة)، مما يضمن منع التشويش واستقرار الإشارات البرمجية.

ما هي الفروق الرئيسية بين لوحات التوزيع التقليدية ولوحات الأنظمة الذكية؟

لوحات التوزيع التقليدية تكون قياسية وصغيرة الحجم وتستخدم فقط لاحتواء قواطع الحماية. أما لوحات الأنظمة الذكية (Smart Panels) فتكون مخصصة وأكبر حجماً لتستوعب قواطع الحماية بجانب وحدات التحكم، البرمجة، والمشغلات المركزية.

ما هي نوعية الكابلات الموصى بها لتأسيس كاميرات المراقبة الرقمية (IP) ونقاط الوصول اللاسلكية؟

يُنصح باستخدام كابلات شبكة من نوع Cat6 أو Cat6a لكاميرات المراقبة الرقمية لنقل إشارات الفيديو وتوصيل الطاقة، في حين يُوصى باستخدام كابلات شبكة من نوع Cat6a أو Cat7 لربط نقاط الوصول اللاسلكية (Wi-Fi & AP) بالسيرفر المركزي لضمان سرعات نقل عالية.

ما هي أهمية صناديق السحب (Pull Boxes) والأنابيب الاحتياطية العمياء في مخططات المنزل الذكي؟

تُستخدم صناديق السحب في نقاط الاستدارة لتسهيل عمليات سحب الكابلات والصيانة المستقبلية دون تكسير الجدران، بينما تُؤسس الأنابيب الاحتياطية العمياء (Spare Conduits) في الأسقف وعند المداخل والشبابيك لتمنح مالك المبنى المرونة لترقية الأنظمة وتوسيع الأتمتة (مثل تشغيل الستائر الذكية مستقبلاً) بأقل تكلفة وجهد.

خاتمة

إن الاستثمار في التأسيس السليم للبنية التحتية الكهربائية وأنظمة التيار الخفيف يمثل الحجر الأساس لنجاح منظومة المنزل الذكي واستدامتها على المدى الطويل. فالتخطيط الهندسي المسبق والفصل المدروس بين مسارات التيار العالي والمنخفض، إلى جانب الالتزام الحرفي بالمخططات التنفيذية قبل مراحل التشطيب، يضمن تفادي الأخطاء المكلفة ويحقق المرونة الكافية لاستيعاب التحديثات التقنية المستقبلية بكل سهولة وأمان.

وفي نهاية المطاف، تحول هذه الرؤية الهندسية الدقيقة والخطوات المنظمة المنشآت من مجرد مبانٍ تقليدية إلى بيئات ذكية متكاملة تتسم بأعلى معايير الكفاءة، حيث تلعب دراسة الاحتياج الفني الدقيق والإشراف الميداني الصارم الدور المحوري في نقل هذه التصاميم من المخططات الورقية إلى واقع تشغيلي مستقر يلبي تطلعات المطورين وأصحاب المشاريع.
