يشهد قطاع البناء والتصميم السكني تحولاً نوعياً متسارعاً نحو دمج التقنيات الذكية، حيث لم تعد أتمتة المنازل مجرد رفاهية تكميلية، بل أصبحت ركيزة أساسية لرفع كفاءة استهلاك الطاقة، وتأمين المنشآت، وتوفير سبل الراحة الفائقة للمستخدمين. ومع ذلك، فإن نجاح هذه المنظومة المتطورة واستمراريتها لا يتوقف على جودة الأجهزة والبرمجيات الفوقية فحسب، بل يرتكز بالمقام الأول على قوة ومرونة البنية التحتية الكهربائية التي تُؤسس خلف الجدران خلال مراحل الإنشاء الأولى.
يأتي هذا الدليل الشامل ليسلط الضوء على الأبعاد الهندسية والتخطيطية لمشاريع الأتمتة الكاملة (Electrical Home Automation). حيث يستعرض المقال أهمية الهندسة الاستباقية في توفير التكاليف وتجنب التعديلات الهيكلية اللاحقة، مروراً بالمكونات الأساسية للبنية الكهربائية الذكية وفصل مسارات التيار، وصولاً إلى معايير توزيع الأحمال والدوائر الكهربائية. كما يركز الدليل على أهمية التكامل التقني والتنسيق المتبادل بين المخطط الكهربائي وأبعاد التصميم الداخلي لضمان إخفاء العناصر التقنية وتوزيع الحساسات والستائر الذكية بشكل فندقي راقٍ يجمع بين فخامة المظهر وذكاء الأداء.
أهمية التخطيط الكهربائي المسبق لأنظمة أتمتة المنازل
يُعد التخطيط الكهربائي المسبق الحجر الأساس والخطوة الأولى لضمان نجاح تحويل أي مسكن إلى منزل ذكي يعمل بكفاءة واستقرار عاليين. إن دمج تقنيات الأتمتة في البنية التحتية للمبنى أثناء مراحل التصميم والإنشاء الأولى يوفر على أصحاب الفلل والمطورين العقاريين الكثير من العقبات التقنية والمالية التي قد تظهر مستقبليًا في حال الاعتماد على الحلول العشوائية.
الهدف الأساسي من الهندسة الكهربائية الاستباقية للأنظمة الذكية هو تهيئة مسارات الكابلات، وتحديد مواقع لوحات التحكم المركزي، وتوزيع نقاط التغذية بشكل يتوافق مع بروتوكولات التشغيل المختلفة. هذا التأسيس السليم يضمن تدفق الإشارات البرمجية واستقبال الأحمال الكهربائية دون تداخل أو انقطاع، مما يرفع من مستوى وثوقية النظام التشغيلي للمنشأة.
تجنب التكسير والتعديلات المكلفة لاحقًا
إن غياب التخطيط الكهربائي لمنظومة السمارت هوم قبل البدء في أعمال اللياسة والتشطيب يفرض على مالك المشروع خيارات صعبة لاحقًا. فالرغبة في إضافة مفاتيح ذكية أو سيناريوهات تحكم مركزي بعد اكتمال التنفيذ التقليدي تعني الاضطرار إلى إجراء عمليات تكسير وتعديل في الجدران والأسقف، مما يتسبب في تشويه المظهر الجمالي الداخلي للفيلا وهدر ميزانيات إضافية كان يمكن توفيرها.

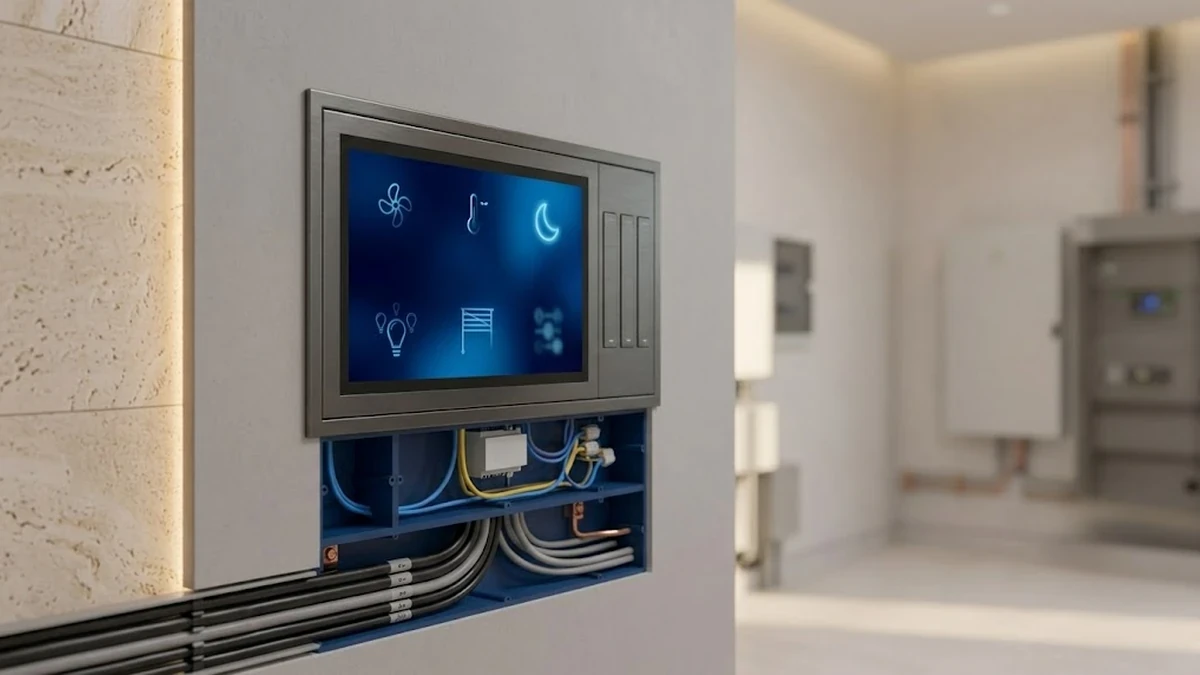

يساهم التأسيس المبكر في رسم مسارات واضحة ومستقلة لكابلات التيار الخفيف والشبكات بعيدًا عن كابلات التيار العالي، وهو ما يمنع حدوث أي تشويش كهرومغناطيسي على إشارات التحكم. هذا الالتزام الهندسي يحمي البنية التحتية من التعديلات العشوائية ويحافظ على سلامة الهيكل الإنشائي والمعماري للمبنى.
ضمان توافق الأسلاك مع البروتوكولات المختلفة (مثل KNX أو الأنظمة اللاسلكية)
تختلف متطلبات التمديدات الشجرية والخطية حسب طبيعة النظام المستخدم؛ فالأنظمة السلكية المعتمدة على بروتوكولات عالمية مثل $KNX$ تتطلب سحب كابلات تحكم خاصة ($BUS Cables$) تصل بين جميع المفاتيح والحساسات ولوحة التحكم الرئيسية بشكل مركزي، وهو ما يستحيل تنفيذه بدقة دون مخططات تنفيذية معتمدة قبل مرحلة تمديد المواسير.
حتى في حال اختيار الحلول والبروتوكولات اللاسلكية، فإن التخطيط المسبق يظل جوهريًا لتوفير خطوط التعادل (Neutral Wire) في جميع علب المفاتيح الجدارية لتغذية وحدات التحكم الذكية بالطاقة المستمرة. هذا الإجراء يضمن توافقًا كاملًا مع مختلف الأجهزة الذكية، ويوفر مرونة تامة تتيح لمهندسي البرمجة والمطورين اختيار البنية التقنية الأنسب لمتطلبات المنشأة وأتمتة مشاهدها بسلاسة.
مكونات البنية التحتية الكهربائية لنظام الـ Home Automation
تتطلب أتمتة المنازل تخطيطاً هندسياً مسبقاً يختلف عن التأسيس الكهربائي التقليدي، حيث يتمحور النظام حول مركزية التحكم وفصل مسارات القوى عن مسارات الإشارات المنخفضة مثل الاعتماد على نظام KNX للمنازل الذكية. إن نجاح كفاءة النظام واستقراره على المدى الطويل يعتمد بشكل رئيسي على جودة تنفيذ هذه البنية التحتية في مرحلة العظم والتشطيب الأولي للفيلا أو المنشأة.
ترتكز الشبكة الكهربائية الذكية على نقطتين أساسيتين: توفير المساحة الكافية لتجميع خطوط التحكم، وتأمين قنوات معزولة ومحمية تضمن تدفق البيانات بين الحساسات والمفاتيح الذكية وبين لوحة التحكم الرئيسية دون أي تداخل موجي أو كهربائي قد يؤثر على سرعة الاستجابة.

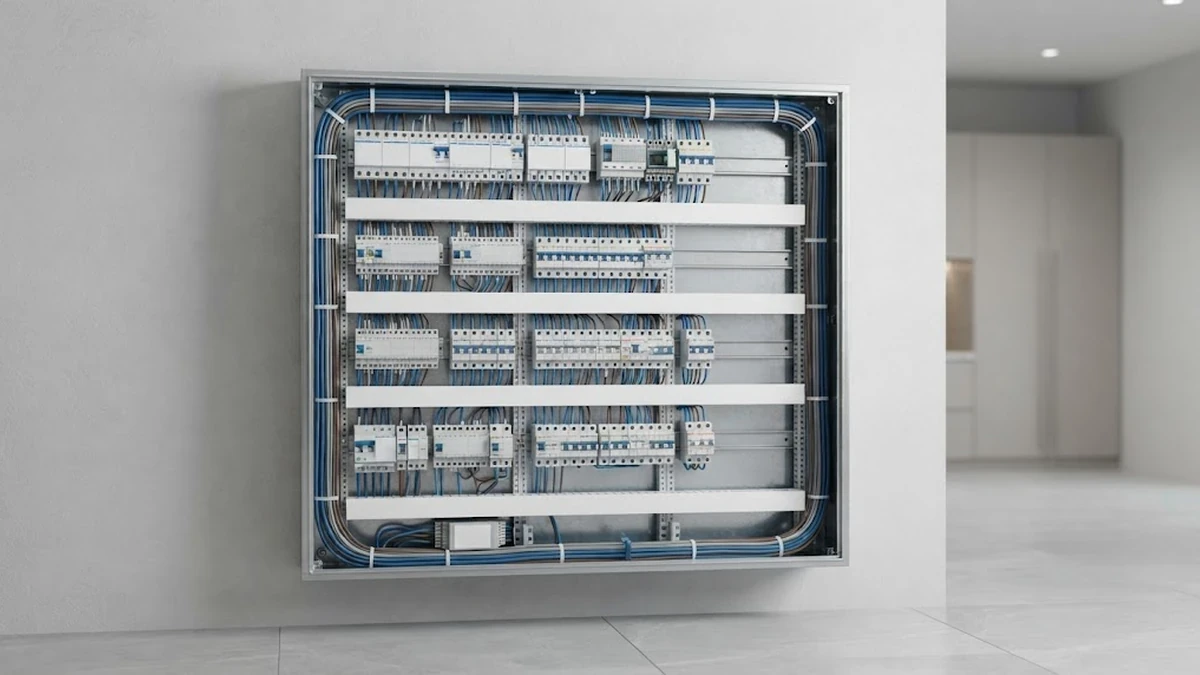

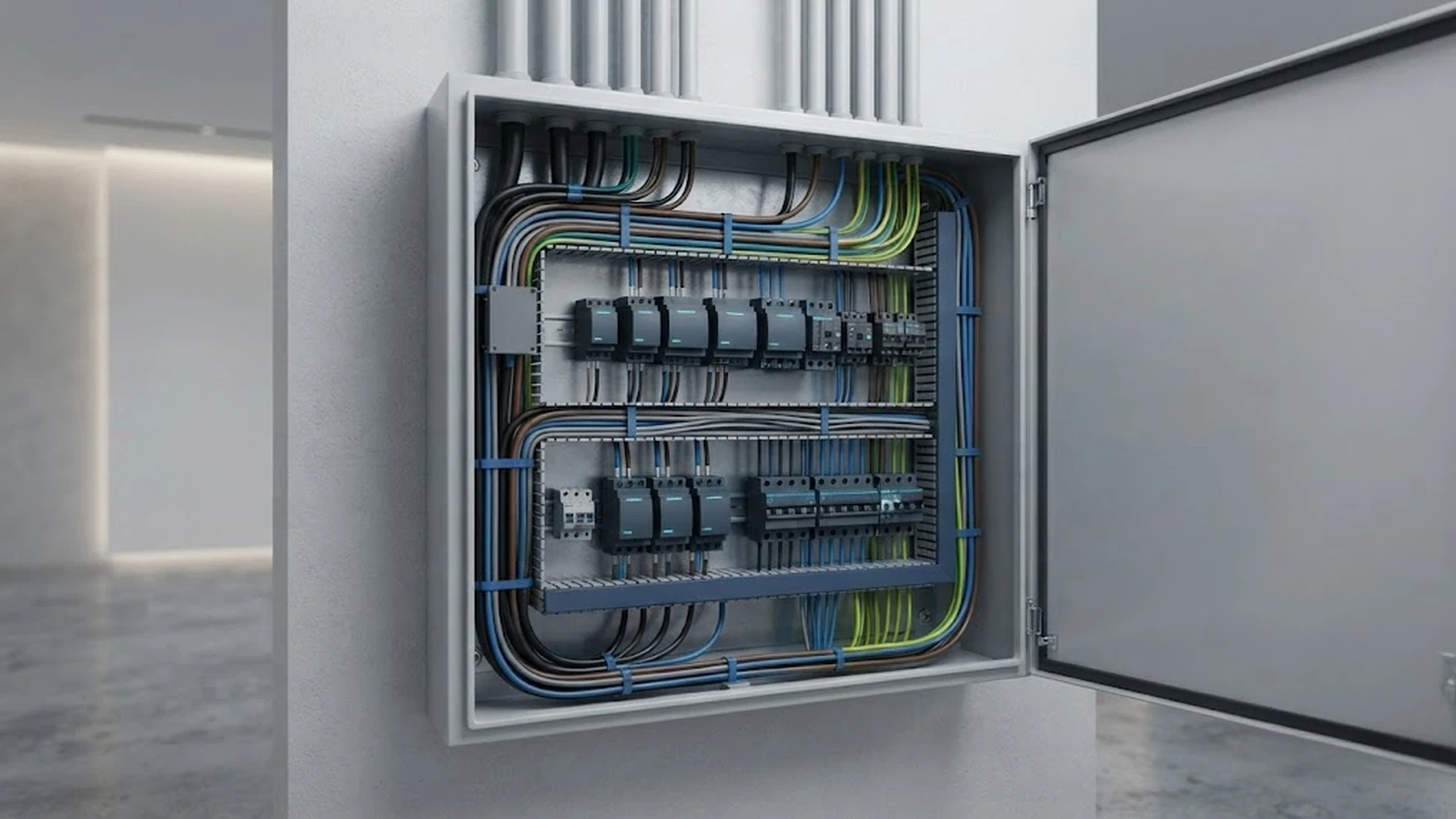

لوحات التوزيع الذكية (Smart DB) ومساحات الاستيعاب
تعتبر لوحة التوزيع الذكية هي القلب النابض لنظام الأتمتة، حيث يتم تجميع كافة كابلات خطوط الإضاءة والستائر والأنظمة الأخرى داخلها لتلتقي بمشغلات النظام (Actuators). يختلف تصميم هذه اللوحات عن اللوحات التقليدية بحاجتها إلى مساحات استيعاب إضافية واسعة لاستيعاب وحدات التحكم، ومصادر الطاقة الخاصة بالنظام، وقواطع الحماية ومجاري تنظيم الأسلاك الداخلي.
عند التخطيط الكهربائي للمبنى، يتوجب تخصيص حيز كافٍ يتناسب مع حجم الأنظمة المراد أتمتتها، وغالباً ما يتم اختيار لوحات ذات عمق أكبر وعدد صفوف إضافي مقارنة باللوحات العادية. يضمن هذا التخطيط المسبق سهولة الصيانة مستقبلاً، ويوفر مرونة لتحديث النظام أو إضافة وحدات تحكم جديدة دون الحاجة لتغيير الهيكل الإنشائي للوحة أو إحداث فوضى في التوصيلات.
مسارات التحكم بالإضاءة، التكييف، والستائر
تتطلب مسارات التحكم شبكة من الأنابيب البلاستيكية (Conduits) المستقلة تماماً والتي تربط بين لوحة التوزيع الرئيسية ونقاط التشغيل النهائية كالمفاتيح الذكية، الحساسات، والمحركات. يساعد هذا الفصل الصارم في منع التأثير الحثي والتشويش الناتج عن كابلات التيار العالي، مما يضمن نقل الإشارات البرمجية بأعلى كفاءة واستقرار.
وفيما يلي جدول المتطلبات الفنية والكهربائية العامة لتأسيس مسارات الأنظمة الأساسية في المبنى:
| النظام الذكي | نوع المسار / الأنبوب | كابل التحكم المقترح | ملاحظة التأسيس الكهربائي |
|---|---|---|---|
| الإضاءة الذكية | أنابيب PVC مرنة أو صلبة معزولة | كابل KNX شيلد أو Cat6 | يتم سحب خطوط الإضاءة (الراجع) مباشرة من اللمبات إلى لوحة التحكم الذكية. |
| التكييف والتحكم بالمناخ | أنابيب PVC مستقلة ممتدة إلى وحدات الداش والمكيف | كابل داتا شيلد أو Cat6 | يتطلب التأسيس ربط لوحة التحكم ببطاقات الواجهة الخاصة بالمكيف (Gateway) لضمان التوافق. |
| الستائر الذكية | أنابيب PVC متجهة مباشرة من نافذة الستارة إلى اللوحة أو نقطة التحكم | كابل تيار قوى مع كابل تحكم Cat6 | يجب تأمين نقطة كهرباء قريبة من محرك الستارة وتوفير مسار لإشارات التحكم بالفتح والإغلاق. |
| المستشعرات والمفاتيح الذكية | شبكة أنابيب حلقية أو تفرعية تربط مفاتيح الجدران | كابل KNX مخصص أو كابل شبكة معزول | تعتمد المفاتيح الذكية على فولتية منخفضة لرسائل التحكم بدلاً من تيار الجهد العالي التقليدي. |
تضمن هذه التوصيات الهندسية تأسيس بنية تحتية مرنة تستوعب مختلف البروتوكولات والأنظمة الذكية، وتحمي المنشأة من أخطاء التنفيذ الشائعة في قطاع التيار الخفيف.
معايير اختيار الأحمال وتوزيع الدوائر الكهربائية
يعد التخطيط الدقيق للأحمال الكهربائية وتوزيع الدوائر حجر الأساس الذي يضمن استقرار نظام المنزل الذكي وحمايته من التوقف المفاجئ. عند أتمتة المنشآت والفلل، لا يُنظر إلى الشبكة الكهربائية كخطوط تغذية تقليدية فقط، بل كبنية تحتية مرنة يجب أن تتحمل تذبذب الأحمال وتدعم التشغيل المتكامل لجميع الأنظمة التقنية دون تداخل أو زيادة في التحميل.
تتطلب الأنظمة الذكية فصلاً منهجيًا بين الدوائر ذات التيار العالي والدوائر التقنية ذات التيار المنخفض، وذلك لتفادي موجات التداخل الكهرومغناطيسي التي قد تؤثر على جودة الإشارات المتبادلة بين الحساسات ووحدات التحكم المركزية. إن التوزيع الذكي يضمن تشغيل الأنظمة الحيوية بكفاءة مستمرة وأمان كامل.
تصنيف الأحمال الكهربائية في النظام الذكي
تنقسم الأحمال داخل الفلل والمنشآت الذكية إلى أحمال أساسية مستمرة وأحمال متغيرة بناءً على مخططات الكهرباء والأنظمة الذكية المتكاملة. وتشمل هذه الأحمال المستمرة أجهزة التحكم المركزية، الحساسات، وأنظمة الأمن والمراقبة، والتي تتطلب مصدر طاقة دائم ومستقر لا يتأثر بعمليات الفصل والتشغيل للأجهزة الأخرى؛ ولتطبيق هذا التوزيع باحترافية، يتطلب الأمر هندسة دقيقة عبر تأسيس وتوصيل نظام المنازل الذكية Vantage لضمان استمرارية التشغيل دون انقطاع.
أما الأحمال المتغيرة أو الثقيلة، مثل أنظمة التكييف والتهوية (HVAC) والمضخات والستائر الذكية، فإنه يتم التعامل معها عبر دوائر مستقلة تمامًا. يساعد هذا التصنيف المهندسين والمصممين على تحديد حجم القواطع ومساحة مقاطع الكابلات المناسبة لكل طبيعة تشغيلية.
فصل دوائر التيار الخفيف عن أحمال القدرة
يعد الفصل الفيزيائي بين مسارات كابلات الطاقة وكابلات التيار الخفيف شرطًا هندسيًا لا غنى عنه عند تطبيق تأسيس كهرباء المنازل لنظام سمارت هوم. يضمن هذا الفصل عدم انتقال الضوضاء الكهربائية الناتجة عن الأسلاك التي تحمل تيارات عالية إلى أسلاك البيانات الحساسة مثل كابلات الشبكات والإنتركم وبصمات الدخول.
يتم تحقيق هذا الفصل من خلال تخصيص مسارات وليات مستقلة داخل الجدران والأسقف المستعارة، مع الحفاظ على مسافات آمنة محددة هندسيًا عند التقاطعات. هذا الإجراء يحمي وحدات المعالجة المركزية للنظام الذكي من التلف ويمنع حدوث قراءات خاطئة من الحساسات.
موازنة الأحمال وتأمين استمرارية التشغيل
تتطلب مرحلة التصميم الكهربائي موازنة دقيقة للأحمال على الأطوار المختلفة (Phases) لشبكة الكهرباء، مما يمنع حدوث هبوط مفاجئ في الجهد بقطاع معين من المنشأة. تساهم هذه الموازنة في إطالة العمر الافتراضي للمحولات وأجهزة الأتمتة الحساسة.
إلى جانب الموازنة، يتم تحديد الدوائر الحرجة التي لا تحتمل انقطاع التيار — مثل الخوادم وكاميرات المراقبة والأقفال الذكية — لربطها بأنظمة الطاقة الاحتياطية (UPS) أو خطوط الطوارئ. يضمن هذا الإجراء بقاء المبنى آمنًا وتحت السيطرة الكاملة حتى عند انقطاع المصدر الرئيسي للطاقة.
التكامل بين التصميم الداخلي والمخطط الكهربائي للتحكم الذكي
يُعدّ التنسيق المبكر بين مهندس التصميم الداخلي ومهندس الأنظمة الكهربائية أحد أهم الركائز لنجاح مشروع الأتمتة السكنية. في المشاريع التقليدية، غالبًا ما يتم توزيع نقاط الإضاءة والأفياش بناءً على معايير توزيع المسافات القياسية، ولكن عند الانتقال إلى حلول المنازل الذكية، يصبح هذا التوزيع محكومًا بشكل مباشر بقطع الأثاث، والمساحات الجمالية، والسيناريوهات اليومية التي سيعيشها أصحاب المنشأة.
إن غياب هذا التكامل يؤدي عادةً إلى مشاكل تشغيلية وفنية بعد السكن؛ كأن تُحجب لوحة تحكم ذكية خلف خزانة ملابس، أو تظهر تمديدات الأسلاك بشكل غير لائق لتشغيل الستائر التلقائية بسبب عدم تأسيس نقطة طاقة قريبة منها. لذلك، يبدأ العمل الفعلي من دراسة المساقط الأفقية للتصميم الداخلي بدقة، وتحويل متطلباته الجمالية إلى مسارات تمديد واضحة ومواقع تشغيل مدروسة في المخطط الكهربائي.

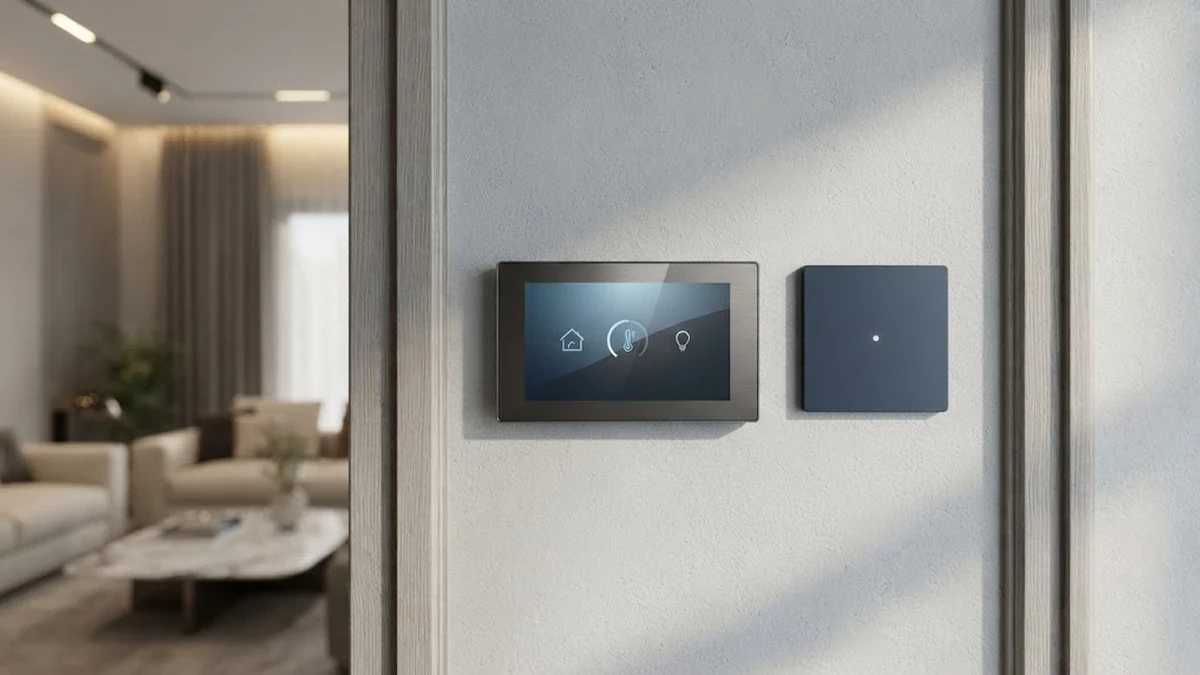

توزيع لوحات التحكم ومفاتيح الإضاءة الذكية
يتطلب تحديد المواقع المثالية للوحات التحكم اللمسية (Touch Panels) والمفاتيح الذكية دراسة عميقة لمسارات الحركة داخل الفراغ المعماري. يتم تحديد هذه المواقع عند مداخل الغرف والممرات الرئيسية بأسلوب يضمن الوصول السريع إليها دون عناء، مع مراعاة ألا تتعارض هذه اللوحات مع اتجاه فتح الأبواب أو الديكورات الجدارية الثابتة مثل المرايا واللوحات الفنية.
يسهم الدمج بين المخططين في تقليص عدد المفاتيح الجدارية بشكل كبير؛ فبدلاً من صَفّ مجموعة من المفاتيح التقليدية التي تشوه المظهر العام للجدار، يتم الاستعاضة عنها بمفتاح ذكي واحد متعدد الوظائف أو شاشة صغيرة تمكن المستخدم من تفعيل مشاهد الإضاءة المختلفة (Scenes) بلمسة واحدة، مما يحافظ على نظافة الخطوط التصميمية للجدران.
التأسيس المخفي لمستشعرات الحركة والبيئة
الجمال البصري في الفلل والمنازل الراقية يعتمد على إخفاء العناصر التقنية قدر الإمكان لتظهر كجزء طبيعي من بنية المكان. يتيح التكامل بين التصميم الداخلي والكهرباء تحديد مواقع الحساسات الذكية—سواء كانت مستشعرات للحركة أو درجة الحرارة والرطوبة—في أماكن استراتيجية توفر أقصى كفاءة تشغيلية دون أن تكون لافتة للنظر أو مشوهة لجمال الأسقف والحوائط.
على سبيل المثال، يتم التنسيق لتوزيع مستشعرات الحركة الخاصة بالإضاءة في الممرات ودورات المياه داخل فتحات الجبس أو بتصميمات مدمجة تتناغم مع توزيع الإضاءة الحديثة (Magnetic Tracks)، مع التأكد من ابتعاد مستشعرات الحرارة عن مجاري تدفق هواء التكييف المباشر أو مصادر الحرارة لضمان قراءات دقيقة تخدم نظام التحكم بالمناخ.
التخطيط لفتحات الستائر والأبواب التلقائية
تعتبر الستائر الذكية والأبواب التلقائية من العناصر الحيوية التي تربط بين اللمسة الديكورية والراحة التقنية، والتي تتطلب الاستعانة بخدمات تصميم واستشارات أنظمة السمارت هوم. ولكي تعمل هذه الأنظمة بكفاءة وبمظهر مخفي بالكامل، يجب على مصمم الديكور تحديد أبعاد “الجبس بورد” وعمق الفتحات (Pockets) المخصصة للستائر بناءً على نوع المحركات المستخدمة وحجم الرول أو القماش.
من جانبه، يقوم المخطط الكهربائي بناءً على هذه الأبعاد بتحديد نقاط سحب الأسلاك ومصادر الطاقة الاحتياطية اللازمة لتشغيل المحركات بالقرب من زوايا النوافذ العليا. هذا التنسيق المسبق يضمن أن تختفي المحركات والتمديدات الكهربائية تمامًا داخل التجويف الجبسي، مما يمنح الغرف مظهرًا فندقياً أنيقاً يجمع بين فخامة التصميم وذكاء التنفيذ.
الأسئلة الشائعة
ما أهمية التخطيط الكهربائي المسبق لأنظمة الأتمتة أثناء مرحلة الإنشاء؟
يوفر التخطيط المسبق عناء وتكلفة التكسير والتعديل في الجدران والأسقف لاحقاً، ويضمن تهيئة مسارات واضحة ومستقلة لكابلات التيار الخفيف بعيداً عن التيار العالي لمنع حدوث التشويش الكهرومغناطيسي، بالإضافة إلى توفير خطوط التعادل (Neutral Wire) اللازمة لتغذية وحدات التحكم الذكية.
ما هي المتطلبات الفنية والكهربائية لتأسيس الإضاءة الذكية في المبنى؟
تتطلب الإضاءة الذكية تأسيس أنابيب PVC مرنة أو صلبة معزولة، واستخدام كابل KNX شيلد أو Cat6 ككابل تحكم، مع سحب خطوط الإضاءة (الراجع) مباشرة من اللمبات إلى لوحة التحكم الذكية، وهو ما يتوافق مع المعايير الفنية الموضحة في الدليل الشامل للمنازل الذكية البنية التحتية.
كيف تختلف لوحات التوزيع الذكية (Smart DB) عن اللوحات التقليدية؟
تختلف بحاجتها إلى مساحات استيعاب إضافية واسعة (عمق أكبر وعدد صفوف إضافي) لاستيعاب مشغلات النظام (Actuators)، ووحدات التحكم، ومصادر الطاقة الخاصة بالنظام، وقواطع الحماية ومجاري تنظيم الأسلاك الداخلي لتسهيل الصيانة والتحديث مستقبلاً.
كيف يتم التعامل مع الدوائر الحرجة التي لا تحتمل انقطاع التيار الكهربائي في المنزل الذكي؟
يتم تحديد الدوائر الحرجة مثل الخوادم، وكاميرات المراقبة، والأقفال الذكية لربطها بأنظمة الطاقة الاحتياطية (UPS) أو خطوط الطوارئ لضمان بقاء المبنى آمناً وتحت السيطرة الكاملة عند انقطاع المصدر الرئيسي للطاقة.
ما هي أهمية التنسيق بين التصميم الداخلي والمخطط الكهربائي عند تأسيس الستائر الذكية؟
يضمن التنسيق المسبق تحديد أبعاد الجبس بورد وعمق الفتحات المخصصة للستائر بناءً على نوع المحركات، ليقوم المخطط الكهربائي بتحديد نقاط سحب الأسلاك ومصادر الطاقة بالقرب من زوايا النوافذ العليا، مما يؤدي إلى إخفاء المحركات والتمديدات تماماً داخل التجويف الجبسي.
خاتمة
في الختام، يظهر بوضوح أن نجاح منظومة أتمتة المنازل لا يتوقف عند جودة الأجهزة والبرمجيات المستخدمة فحسب، بل يرتكز بالدرجة الأولى على دقة التخطيط الكهربائي الاستباقي وتكامل البنية التحتية. إن التأسيس الهندسي السليم والتنسيق المبكر بين المخططات الكهربائية والتصميم الداخلي يضمنان تشغيل الأنظمة الذكية بأعلى كفاءة واستقرار، مع الحفاظ على القيمة الجمالية للمبنى وتجنب التعديلات المكلفة مستقبلاً.
إن الاستثمار في بنية تحتية كهربائية مرنة تخدم بروتوكولات التحكم المختلفة وتستوعب توزيع الأحمال الذكية يحول المسكن إلى بيئة مستدامة ومريحة قابلة للتطوير المستمر. هذا التناغم التقني والمعماري هو ما يمنح المنازل الحديثة هويتها الذكية الحقيقية، ويوفر لقاطنيها تجربة رفاهية وأمان متكاملة وممتدة على المدى الطويل.
