شهدت هندسة المباني الحديثة تحولاً جذرياً مع تسارع وتيرة تقنيات الأتمتة، حيث لم يعد تصميم المنازل الذكية مجرد إضافة أجهزة رفاهية منفصلة، بل أصبح علماً هندسياً متكاملاً يتطلب تخطيطاً مسبقاً للبنية التحتية والشبكات. ويرتكز نجاح هذه المنظومة على إرساء بنية هندسية متماسكة تضمن ترابط كافة الأنظمة، بدءاً من الإضاءة والتكييف وصولاً إلى الأنظمة الأمنية والتيار الخفيف، وذلك بهدف تحقيق أعلى مستويات الكفاءة، والأمان، والاستجابة اللحظية لمتطلبات الساكنين.
يتناول هذا الدليل الهندسي الشامل الأبعاد الفنية والطبقات الرئيسية التي تشكّل نواة أنظمة البيوت الذكية، مع تسليط الضوء على الفروقات الجوهرية بين الهيكليات المركزية واللامركزية ودور البروتوكولات العالمية في استقرار الشبكة. كما يقدم الدليل مجموعة من المعايير والنصائح الهندسية الدقيقة لتأسيس بنية تحتية مرنة وقابلة للتوسع المستقبلي، بما يضمن حماية الاستثمار العقاري وتجنب أخطاء التنفيذ الشائعة في المشاريع السكنية والتجارية.
مفهوم بنية نظام المنزل الذكي (Smart Home Architecture)
تُشير بنية نظام المنزل الذكي إلى الإطار الهندسي المتكامل الذي يربط بين الأجهزة والأنظمة المختلفة داخل المبنى لضمان عملها بشكل متناسق ومستقر، وهو ما يوضحه الدليل الشامل للمنازل الذكية والمفهوم العام للتقنيات. هذه البنية لا تقتصر فقط على توفير قنوات اتصال بين المفاتيح والإضاءة، بل تمتد لتشمل طريقة معالجة البيانات، ومستويات الأمان التقني، وضمان استمرارية التشغيل حتى في حالات انقطاع شبكة الإنترنت الخارجية.
عند تصميم الشبكة والبنية التحتية للمنزل الذكي، يتعين على المهندسين والمطورين اختيار البنية الهندسية المتوافقة مع حجم المنشأة وطبيعة استخدامها، سواء كانت فيلا سكنية أو منشأة تجارية. ترتكز هذه البنية على تنظيم تدفق الإشارات والأوامر بين الحساسات والمشغلات ووحدات التحكم المركزية، مما يضمن سرعة الاستجابة وكفاءة ترشيد استهلاك الطاقة داخل المبنى.
المكونات الأساسية للبنية الهندسية
تتكون البنية الهندسية لأي نظام سمارت هوم من أربع طبقات رئيسية تعمل معًا بانسجام؛ تبدأ بطبقة الحساسات والمشغلات (الأجهزة الطرفية مثل الحساسات والمفاتيح الذكية)، تليها طبقة الشبكة والاتصال (البروتوكولات والكابلات التي تنقل البيانات)، ثم طبقة التحكم والمعالجة (المعالجات الذكية أو وحدات التحكم المركزية)، وأخيرًا طبقة واجهة المستخدم (التطبيقات والشاشات الجدارية والأوامر الصوتية).
يسهم الفهم الدقيق لهذه المكونات في تجنب أخطاء التنفيذ الشائعة في مشاريع التيار الخفيف، حيث يتطلب ربط هذه الطبقات تخطيطًا مسبقًا وتوزيعًا مدروسًا لنقاط الوصول (Access Points) وغرف السيرفرات لضمان تغطية لاسلكية وسلكية مستقرة تغطي كافة أرجاء الفيلا أو المبنى.
الهيكلية المركزية مقابل الهيكلية اللامركزية
تعتمد الأنظمة الذكية على فلسفتين رئيسيتين في التصميم؛ الهيكلية المركزية (Centralized Architecture) حيث تصدر جميع الأوامر وتتم المعالجة من خلال وحدة تحكم رئيسية واحدة (Controller)، وإذا حدث عطل في هذه الوحدة قد يتأثر النظام بأكمله، وهو الأسلوب الشائع في بعض الأنظمة اللاسلكية والأنظمة المعتمدة على خوادم محلية.
في المقابل، تعتمد الهيكلية اللامركزية (Decentralized Architecture)، مثل الأنظمة التي تعمل ببروتوكولات سلكية معينة كـ KNX، على توزيع الذكاء والمعالجة بين الأجهزة الطرفية والمفاتيح نفسها، بحيث يعمل كل جزء من النظام بشكل مستقل، مما يرفع من مستوى الاعتمادية وموثوقية التشغيل في المشاريع الكبرى والمنازل الراقية.
دور البروتوكولات في استقرار البنية التحتية
تمثل بروتوكولات الاتصال العصب الرئيسي لبنية المنزل الذكي، حيث تحدد اللغة التي تتحدث بها الأجهزة مع بعضها البعض. اختيار البروتوكول المناسب (مثل Matter أو Zigbee أو KNX) يؤثر مباشرة على مدى استقرار النظام، وسهولة التوسع فيه مستقبلاً، وقدرته على دمج أجهزة من الشركات المصنعة المختلفة في منظومة عمل واحدة وموحدة.
تتكامل هذه البروتوكولات مع البنية التحتية للشبكات والاتصالات داخل المنشأة، حيث تتطلب الأنظمة السلكية تأسيس كابلات هيكلية (Structured Cabling) مخصصة منذ مراحل العظم والتشطيب، بينما تعتمد الأنظمة اللاسلكية على استقرار شبكة الـ Wi-Fi والـ Mesh Wi-Fi لضمان وصول الإشارات دون تداخل أو انقطاع.
الطبقات الرئيسية المكونة لهندسة البيوت الذكية
تعتمد البنية الهندسية للمنازل الذكية على نظام طبقي متكامل يعمل بتناغم تام لضمان كفاءة التشغيل واستقرار النظام. تقسيم النظام إلى طبقات محددة يسهل عمليات التصميم، التنفيذ، والصيانة التقنية، كما يتيح للمطورين والمهندسين تحديد نقاط القوة ومعالجة أي أعطال بدقة وعزلها دون التأثير على بقية المنظومة.
ترتبط هذه الطبقات ببعضها البعض عبر مسارات تدفق بيانات تبدأ من رصد البيئة المحيطة، مروراً بنقل الإشارات، وصولاً إلى اتخاذ القرار البرمجي وتنفيذه، مما يمنح المبنى الذكي القدرة على الاستجابة اللحظية لاحتياجات الساكنين وتعزيز كفاءة استهلاك الطاقة والأمن.
الجدول التالي يوضح المواصفات الهندسية العامة لهذه الطبقات لتسهيل فهم الترابط البنيوي داخل المنظومة:
| الطبقة الهندسية | الوظيفة الأساسية | أبرز المكونات والأجهزة | البروتوكولات الشائعة |
|---|---|---|---|
| طبقة الحساسات والأجهزة الطرفية | رصد المتغيرات البيئية وتنفيذ الأوامر الفيزيائية المباشرة في الموقع. | حساسات الحركة، مستشعرات الحرارة، المفاتيح الذكية، ووحدات التحكم بالستائر. | بروتوكولات توصيل سلكية ولاسلكية طرفية |
| طبقة الشبكة والاتصال | نقل البيانات والإشارات بين الأجهزة الطرفية ووحدات المعالجة المركزية. | نقاط الوصول (Access Points)، الكابلات الهيكلية، والموجهات (Routers). | Zigbee, KNX, Matter, Wi-Fi |
| طبقة التحكم والمعالجة المركزية | استقبال البيانات، تحليلها، اتخاذ القرارات الذكية، وتشغيل السيناريوهات والمشاهد. | المعالجات المركزية (Controllers)، السيرفرات المحلية، وبوابات الربط (Gateways). | بروتوكولات إدارة برمجية موحدة |
| طبقة التكامل الأمني | ربط أنظمة الحماية والمراقبة بالبنية الذكية للمبنى للاستجابة اللحظية للطوارئ. | كاميرات IP، لوحات الإنذار، أجهزة التحكم في الدخول، والإنتركم الذكي. | بروتوكولات الشبكات الرقمية المدمجة |
| طبقة إدارة الطاقة والاستدامة | مراقبة الأحمال الكهربائية وتأمين استمرارية التشغيل للأنظمة الحيوية. | وحدات UPS، محولات الطاقة الشمسية، وحساسات قياس الأحمال. | بروتوكولات إدارة الطاقة والتشغيل |
طبقة الحساسات والأجهزة الطرفية (Physical & Sensor Layer)
تمثل هذه الطبقة نقطة التفاعل الأولى بين المستخدم والمحيط الفيزيائي للمبنى، حيث تعمل بمثابة “الحواس” و”الأطراف” للمنزل الذكي. تتولى الحساسات ومستشعرات الحركة، والحرارة، والرطوبة، وفتح الأبواب والنوافذ رصد أي تغيرات في البيئة المحيطة وتحويلها إلى إشارات رقمية يتم إرسالها للنظام لمعالجتها.
على الجانب الآخر، تضم هذه الطبقة الأجهزة التنفيذية التي تحول الأوامر البرمجية إلى حركة فعلية أو تغيير في الحالة، مثل المحركات الذكية للستائر والأبواب، والمرحلات الكهربائية (Relays) المسؤولية عن تشغيل وإطفاء الإضاءة والتكييف، والمفاتيح الذكية الجدارية التي تتيح للمستخدم التحكم اليدوي المباشر.
يعد التخطيط السليم لتوزيع هذه الأجهزة الطرفية ركيزة أساسية في نجاح التصميم الهندسي، حيث يضمن تغطية كافة الفراغات المعمارية بفعالية دون تداخل في الإشارات أو وجود زوايا ميتة تؤثر على دقة عمل الحساسات الأمنية أو التشغيلية.
طبقة الشبكة والاتصال والبروتوكولات (Network & Protocol Layer)
تعد هذه الطبقة بمثابة العصب الحيوي وشبكة الشرايين التي تضمن تدفق البيانات والمعلومات بين الأجهزة الطرفية ووحدات التحكم المركزية. تعتمد كفاءة هذه الطبقة على تصميم بنية تحتية قوية تشمل الكابلات الهيكلية المنظمة وراكات السيرفرات، إلى جانب توزيع نقاط الوصول اللاسلكية (Access Points) لضمان تغطية مستقرة وشاملة للمساحات الكبيرة والفلل.
تتنوع البروتوكولات المستخدمة في هذه الطبقة لتوائم طبيعة المنشأة، حيث يفضل المهندسون الاعتماد على الأنظمة السلكية المستقرة في مرحلة التأسيس للمباني الجديدة، بينما تبرز الحلول اللاسلكية الذكية كخيار مثالي للمباني القائمة دون الحاجة إلى تكسير أو تعديل في الشبكة الكهربائية الجدارية.
تضمن البروتوكولات المفتوحة والحديثة توافقية عالية بين الأجهزة من شركات مختلفة، مما يمنح النظام مرونة ممتدة لاستيعاب أي ترقيات أو إضافات مستقبلية، ويحمي الشبكة من التداخل والاختراقات التقنية عبر تطبيق معايير حماية وتشفير متقدمة.
طبقة التحكم والمعالجة المركزية (Control & Application Layer)
تمثل هذه الطبقة “العقل المدبر” للمنزل الذكي، حيث تجتمع فيها كافة البيانات القادمة من طبقة الحساسات عبر طبقة الشبكة. تتكون هذه الطبقة من وحدات المعالجة المركزية (Controllers) والسيرفرات وبوابات الربط (Gateways) التي تقوم بتحليل البيانات وإصدار الأوامر الفورية بناءً على السيناريوهات والمشاهد المبرمجة مسبقاً.
من خلال هذه الطبقة، يتم ربط الأنظمة المختلفة وتكاملها في منظومة موحدة، مثل دمج نظام الإضاءة مع التكييف والستائر ليعملوا معاً تلقائياً عند دخول الغرفة، أو ربط نظام الإنذار بكاميرات المراقبة والإغلاق الذكي للأبواب فور رصد أي حركة غير مصرح بها.

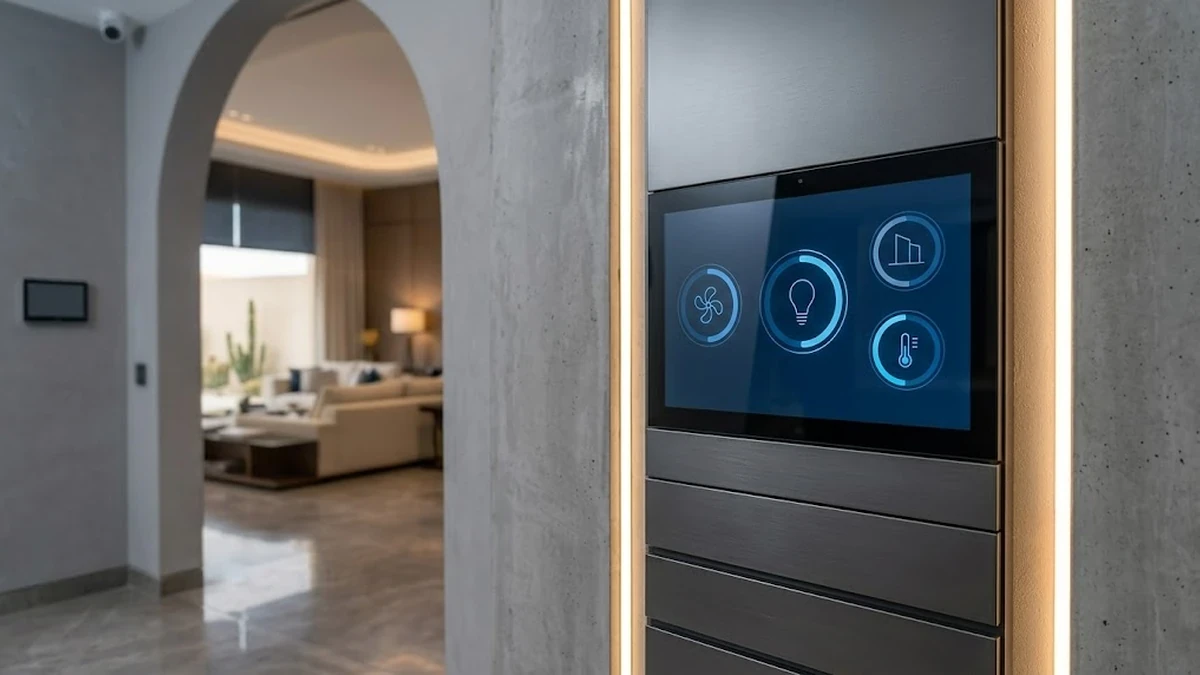

تتيح هذه الطبقة أيضاً واجهات التحكم البرمجية للمستخدمين، سواء عبر تطبيقات الهواتف الذكية، الشاشات الجدارية المركزية، أو الأوامر الصوتية، مما يوفر منصة تشغيلية مرنة لمراقبة حالة المبنى، وجدولة الأحمال، وترشيد استهلاك الطاقة بشكل ذكي وعملي.
معايير تصميم البنية التحتية للتيار الخفيف والشبكات
تُعد البنية التحتية للتيار الخفيف والشبكات بمثابة الجهاز العصبي للمباني الحديثة والمنازل الذكية. يتطلب تصميم هذه المنظومة رؤية هندسية دقيقة ترتكز على تأسيس البنية التحتية التقنية وشبكات التيار الخفيف لضمان تكامل أنظمة BMS وELV في المشاريع الذكية، مما يتيح للأنظمة المختلفة مثل كاميرات المراقبة، الإنتركم، التكييف، والإضاءة الذكية تبادل البيانات بكفاءة وسرعة عالية دون تداخل أو انقطاع.
إن التخطيط السليم يبدأ من مرحلة التصميم الإنشائي والمعماري للمبنى، حيث يسهم التأسيس المبكر للمسارات والمنافذ في تفادي المشكلات التقنية المستقبلية، ويقلل من تكاليف الصيانة الدعم الفني، مما يضمن استدامة التشغيل لفترات طويلة مع الحفاظ على القيمة الجمالية والمعمارية للمنشأة.
1. تخطيط المسارات وفصل الكابلات
يعتمد التصميم الهندسي المعتمد للتيار الخفيف على مبدأ الفصل الفيزيائي للمسارات، وتطبيق معايير تصميم وتركيب أنظمة المنازل الذكية المتكاملة Smart Home. يجب تمديد كابلات الشبكات والأنظمة الذكية في أنابيب ومسارات مستقلة تمامًا عن كابلات التيار الكهربائي العالي، وذلك لتجنب تأثير الموجات الكهرومغناطيسية التي قد تتسبب في تشويه الإشارة أو بطء نقل البيانات بين الأجهزة الحساسة.

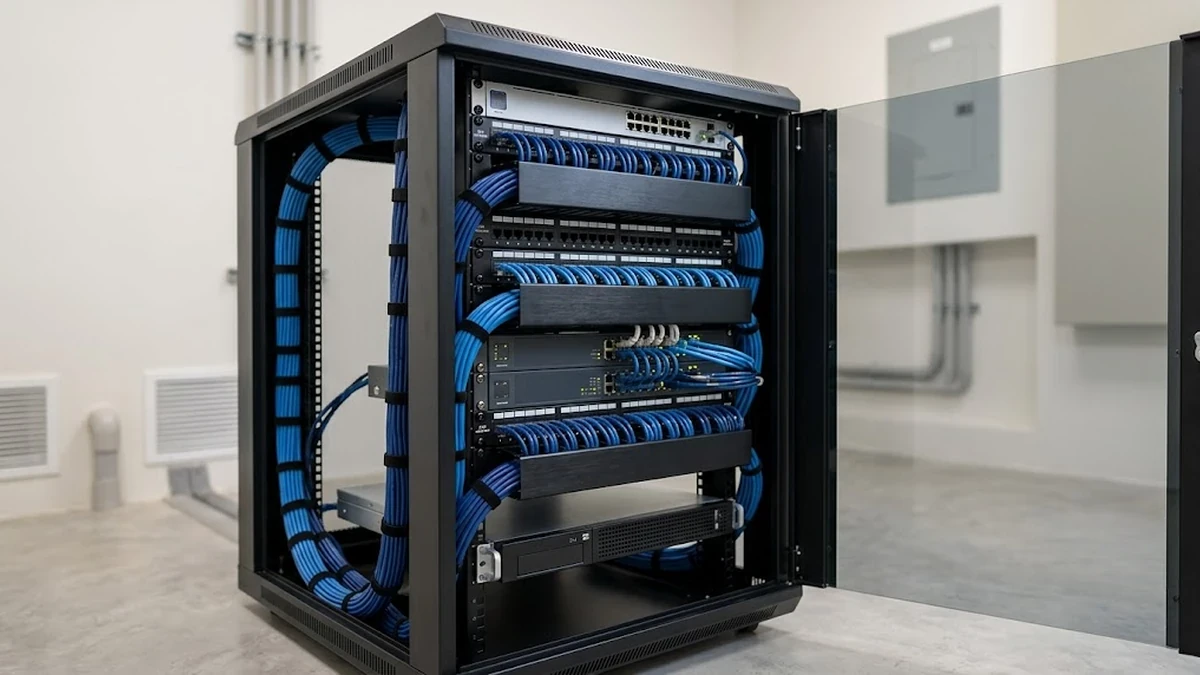

2. مركزية غرف التحكم والراكات
تقتضي معايير الكفاءة تجميع كافة نهايات الكابلات في نقطة مركزية مجهزة تُعرف بغرفة السيرفرات أو راك الشبكة الرئيسي. يتم اختيار هذا الموقع بناءً على دراسة دقيقة لتوزيع الأحمال والمسافات في المبنى لضمان عدم تجاوز أطوال الكابلات للحدود الفنية المسموح بها، مع توفير بيئة تشغيلية مناسبة من حيث التهوية ودرجات الحرارة لضمان سلامة الأجهزة الحيوية.
3. مرونة التوسع المستقبلي
تتطور تقنيات الأتمتة والأنظمة الأمنية بشكل متسارع، ولذلك يجب أن يشتمل التصميم على مرونة هندسية تسمح بإضافة أجهزة أو ترقية الأنظمة الحالية دون الحاجة إلى إجراء تكسير في الحوائط أو تعديلات إنشائية معقدة. يتم تحقيق ذلك عبر توفير سعات إضافية في الأنابيب والممرات الصاعدة، وتوزيع نقاط الشبكة الاحتياطية في الأماكن الاستراتيجية داخل الفلل أو المنشآت.
نصائح هندسية لتأسيس بنية ذكية قابلة للتوسع
تتطلب هندسة المنازل الذكية رؤية مستقبلية تأخذ في الاعتبار التطور التقني المستمر وزيادة احتياجات المنشأة بمرور الوقت. إن التخطيط السليم للبنية التحتية في مراحل التأسيس الأولى يوفر على أصحاب الفلل والمطورين العقاريين تكاليف باهظة قد تنتج عن التعديل أو التكسير لاحقاً، ويضمن استقرار الأنظمة وكفاءتها العالية.
اعتماد التمديدات السلكية كبنية أساسية للمشروع
تعد الشبكة السلكية العمود الفقري لأي نظام أتمتة احترافي ومستقر. حتى في حال الاعتماد على تقنيات لاسلكية لبعض الأجهزة الطرفية، يجب تأسيس شبكة كابلات منظمة تصل إلى النقاط الحيوية في المبنى، مثل مراكز التحكم، ومواقع الكاميرات، وشاشات الإنتركم، ونقاط الوصول اللاسلكية (Access Points).
يساهم هذا التأسيس السلكي في ضمان نقل البيانات بسرعة وثبات عاليين دون التأثر بالعوازل الجدارية أو التداخلات اللاسلكية، مما يمنح النظام مرونة كاملة لاستيعاب أي ترقيات أو أجهزة إضافية في المستقبل بشكل سلس.
تصميم لوحات التوزيع المركزية والمساحات الاحتياطية
من الركائز الهندسية الهامة تخصيص مساحات كافية داخل لوحات التوزيع وغرف السيرفرات الفرعية والرئيسية. يجب اختيار لوحات تحكم وأقسام تيار خفيف بأحجام تتجاوز الاحتياج الفعلي الحالي للمبنى، وذلك لاستيعاب أي وحدات تحكم (Modules) أو قواطع ذكية إضافية قد يتطلبها التوسع المستقبلي في أتمتة الإضاءة أو التكييف.
كما يوصى بتنظيم الكابلات ووضع ملصقات تعريفية واضحة لكل خط، مما يسهل عمليات الصيانة الدعم الفني، ويقلل من وقت تشخيص الأعطال من قبل المهندسين والمختصين.
فصل مسارات التيار الخفيف عن التيار العالي
لتفادي مشكلات تداخل الإشارات الرقمية وتشوه البيانات، يجب الالتزام هندسياً بفصل مسارات وأنابيب أنظمة التيار الخفيف (مثل كابلات الشبكات، والتحكم، والصوت) عن مسارات كابلات التيار الكهربائي العالي. يضمن هذا الفصل حماية الأجهزة الحساسة من التذبذبات الكهربائية والمجالات الكهرومغناطيسية.
ويتكامل هذا الإجراء مع استخدام أنابيب تمديد (Conduits) ذات أقطار مناسبة تسمح بسحب كابلات إضافية مستقبلاً دون عوائق، وهو ما يضمن استدامة الشبكة وسهولة تحديثها.
اختيار أنظمة وبروتوكولات تشغيل مرنة ومفتوحة
ينصح هندسياً بالاعتماد على معايير وبروتوكولات ربط عالمية ومفتوحة تضمن التوافقية بين منتجات الشركات المصنعة المختلفة. هذا التوجه يحمي الاستثمار العقاري من الاعتماد على نظام مغلق قد تتوقف ترقيته أو تنقطع قطع غياره في المستقبل.
إن اختيار أنظمة تقبل التكامل والدمج مع حلول الأمن، والطاقة الشمسية، وأنظمة إدارة المباني، يمنح المطورين وأصحاب المشاريع القدرة على تطوير منشآتهم وإضافة سيناريوهات ذكية جديدة ومتقدمة بناءً على الميزانيات المتاحة والاحتياجات المستجدة، ولضمان تنفيذها بالشكل الهندسي الصحيح يمكن الاستعانة بخدمات فني تركيب منازل ذكية في السعودية لخدمات التأسيس الاحترافية.
الأسئلة الشائعة
ما الفرق بين الهيكلية المركزية واللامركزية في أنظمة المنزل الذكي؟
تعتمد الهيكلية المركزية على وحدة تحكم رئيسية واحدة تصدر منها جميع الأوامر وتتم فيها المعالجة، وإذا تعطلت قد يتأثر النظام بأكمله. أما الهيكلية اللامركزية (مثل نظام KNX السلكي) فتوزع الذكاء والمعالجة بين الأجهزة الطرفية والمفاتيح نفسها ليعمل كل جزء بشكل مستقل، مما يرفع الموثوقية في المشاريع الكبرى والمنازل الراقية.
ما هي الطبقات الرئيسية الأربع التي تتكون منها هندسة البيوت الذكية؟
تتكون المنظومة من أربع طبقات رئيسية متكاملة هي: طبقة الحساسات والأجهزة الطرفية (لرصد البيئة وتنفيذ الأوامر الفيزيائية)، وطبقة الشبكة والاتصال (البروتوكولات والكابلات لنقل البيانات)، وطبقة التحكم والمعالجة (المعالجات المركزية والسيرفرات لتحليل البيانات وتشغيل السيناريوهات)، وطبقة واجهة المستخدم (التطبيقات والشاشات والأوامر الصوتية).
لماذا يجب فصل كابلات التيار الخفيف عن كابلات التيار الكهربائي العالي هندسيًا؟
يجب تمديد كابلات التيار الخفيف والشبكات في أنابيب ومسارات مستقلة تمامًا عن كابلات التيار العالي لتفادي تأثير الموجات الكهرومغناطيسية والتذبذبات الكهربائية، والتي قد تتسبب في تشويه الإشارات الرقمية، وتأخر أو تشوه البيانات المنقولة بين الأجهزة الحساسة.
كيف يتم تحقيق مرونة التوسع المستقبلي في البنية التحتية للمبنى الذكي؟
يتم تحقيق ذلك من خلال توفير سعات إضافية وأنابيب تمديد ذات أقطار مناسبة في الممرات الصاعدة، وتوزيع نقاط شبكة احتياطية في أماكن استراتيجية، بالإضافة إلى اختيار لوحات تحكم وأقسام تيار خفيف بأحجام تتجاوز الاحتياج الفعلي الحالي لاستيعاب أي وحدات تحكم أو قواطع ذكية مستقبلاً دون الحاجة للتكسير.
هل يغني الاعتماد على الأنظمة اللاسلكية عن التأسيس السلكي للمشروع؟
لا، فالدليل الهندسي ينصح باعتماد التمديدات السلكية كبنية أساسية للمشروع وتأسيس شبكة كابلات منظمة تصل للنقاط الحيوية (مثل مراكز التحكم، الكاميرات، الإنتركم، ونقاط الوصول اللاسلكية) لضمان نقل البيانات بسرعة وثبات دون التأثر بالعوازل الجدارية، حتى في حال استخدام أجهزة طرفية لاسلكية.
خاتمة
إن بناء منظومة منزل ذكي مستقرة واعتمادية لا يعتمد فقط على جودة الأجهزة الطرفية المستخدمة، بل يرتكز بالمقام الأول على جودة التخطيط الهندسي المسبق وتكامل طبقات البنية التحتية. ومن خلال الفهم الدقيق للفروق بين الهيكليات المركزية واللامركزية، والالتزام بمعايير فصل مسارات التيار الخفيف عن التيار العالي، وتأسيس شبكات سلكية مرنة ومفتوحة، يضمن المهندسون والمطورون تشغيلًا مستدامًا وخاليًا من التداخلات التقنية، مع توفير أرضية صلبة لاستيعاب أي ترقيات تكنولوجية مستقبلية بكل سلاسة ودون الحاجة لتعديلات إنشائية معقدة.
في الختام، يمثل الدليل الهندسي الشامل لبنية وهندسة أنظمة المنازل الذكية خارطة الطريق المثالية لتحقيق التوازن بين كفاءة استهلاك الطاقة، وسرعة استجابة الأنظمة، وأمان البيانات. إن الاستثمار في مرحلة التأسيس الأولية وتصميم غرف التحكم المركزية والمساحات الاحتياطية وفق المعايير القياسية العالمية هو الضمان الحقيقي لحماية الاستثمارات العقارية، وتحويل المباني التقليدية إلى بيئات سكنية وتجارية ذكية، مرنة، وقابلة للتوسع لتواكب وتيرة التطور التقني المتسارع.
